Circuitos Eléctricos Automotrices: Guía Completa

Entender los sistemas que componen tu vehículo es fundamental para cualquier conductor, ya sea experimentado o novato. No solo te ayuda a comprender cómo funciona tu auto, sino también a identificar posibles problemas a tiempo y a realizar un mantenimiento adecuado. Uno de los sistemas más vitales es el sistema eléctrico, la red nerviosa que permite que muchas funciones esenciales cobren vida, desde el arranque del motor hasta la iluminación y el entretenimiento.

El sistema eléctrico automotriz es un conjunto complejo de componentes diseñados para generar, almacenar y distribuir energía eléctrica a través de todo el vehículo. Su función principal es iniciar la operación del motor y proveer la energía necesaria para el sistema de encendido, las luces, el claxon, los sensores, el equipo de sonido y una multitud de otros accesorios modernos que hacen nuestra experiencia de conducción más segura y cómoda.

¿Te has preguntado alguna vez cómo es posible que al girar una llave o presionar un botón, un conjunto de metal y plástico cobre vida? La respuesta reside en la intrincada red de circuitos eléctricos. Conocer sus fundamentos, sus componentes clave y cómo interactúan te dará una perspectiva valiosa sobre el funcionamiento interno de tu automóvil.

¿Cómo Funciona el Sistema Eléctrico de un Auto?

El funcionamiento del sistema eléctrico automotriz se basa en un ciclo continuo de generación, almacenamiento y distribución de energía. Todo comienza con la batería, que actúa como la fuente de energía inicial. Cuando intentas arrancar el vehículo, la batería proporciona una gran cantidad de corriente eléctrica al motor de arranque. Una vez que el motor de combustión interna está en marcha, el alternador entra en acción.

El alternador es esencialmente un generador que convierte la energía mecánica del motor en energía eléctrica. Su función principal es recargar la batería que se descargó durante el arranque y, al mismo tiempo, suministrar la energía eléctrica necesaria para operar todos los sistemas y accesorios del vehículo mientras el motor está funcionando. Es una especie de central eléctrica a bordo.

La energía generada por el alternador o almacenada en la batería es distribuida a través de un extenso sistema de cableado y circuitos. Este sistema de cableado está diseñado para llevar la cantidad correcta de energía a cada componente eléctrico, asegurando que las luces brillen con la intensidad adecuada, la radio suene con claridad y los sensores funcionen con precisión.

La electricidad fluye desde la fuente (batería o alternador) a través de cables, interruptores, relés (aunque no mencionados explícitamente en el texto base, son comunes en circuitos), fusibles y finalmente llega al componente que necesita energía, como una bombilla o un motor pequeño. Para completar el circuito, la electricidad regresa a la fuente a través de una conexión a tierra, que en la mayoría de los vehículos modernos es la propia carrocería metálica del automóvil. Este diseño, conocido como sistema de retorno a tierra o sistema de tierra negativo, simplifica el cableado al usar el metal del chasis como conductor de retorno.

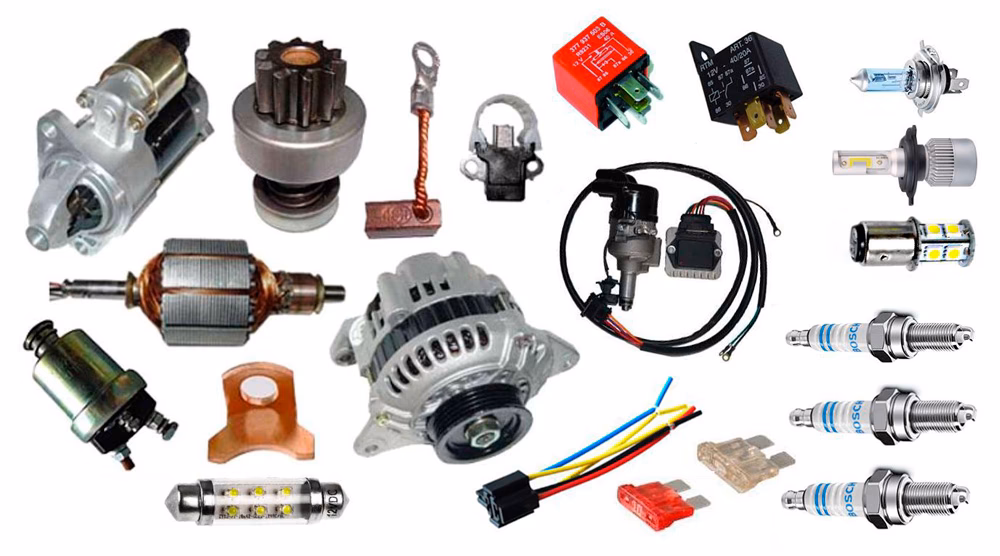

Partes Clave del Sistema Eléctrico Automotriz

Para comprender a fondo el sistema eléctrico, es crucial conocer sus componentes principales y el papel que desempeña cada uno.

1. La Batería

La batería es, quizás, el componente más conocido del sistema eléctrico. Su función primordial es proporcionar la ráfaga inicial de corriente eléctrica necesaria para arrancar el motor. Esta energía alimenta sistemas cruciales como el sistema de encendido (que genera la chispa en las bujías) y el sistema de combustible, facilitando la combustión que pone el motor en movimiento.

Además de su rol en el arranque, la batería actúa como un depósito de energía. Almacena la electricidad generada por el alternador y la suministra a los diversos circuitos auxiliares cuando el motor está apagado o cuando la demanda eléctrica supera la capacidad instantánea del alternador (por ejemplo, al arrancar). Un circuito que consume mucha energía es el de encendido, que incluye las bujías.

Las baterías automotrices suelen tener una tensión nominal de 12 voltios. Su capacidad se mide en amperios-hora (Ah), lo que indica cuánta corriente puede entregar durante un período determinado. Por ejemplo, una batería de 56 Ah puede, teóricamente, entregar 1 amperio durante 56 horas. También se especifica la capacidad de arranque en frío (CCA), que mide la corriente que puede entregar a bajas temperaturas, crucial para arrancar en climas fríos.

Como mencionamos, la corriente sale del terminal positivo de la batería y regresa al terminal negativo, que está conectado a tierra en el chasis del vehículo. Esta polaridad es fundamental. La mayoría de los componentes eléctricos en un automóvil moderno están diseñados para un sistema de tierra negativo. Es vital respetar la polaridad al instalar o reemplazar componentes para evitar daños severos. Algunos componentes más antiguos o especializados pueden requerir verificar su compatibilidad de polaridad.

2. El Motor de Arranque

Aunque la batería proporciona la energía, el motor de arranque es el componente que físicamente inicia el movimiento del motor principal. Es un motor eléctrico potente que recibe una gran cantidad de corriente de la batería al girar la llave o presionar el botón de encendido.

Este motor eléctrico hace girar un pequeño engranaje que se acopla momentáneamente al volante del motor principal. Al girar el volante, el motor de arranque impulsa el cigüeñal y los pistones, iniciando el ciclo de combustión. Una vez que el motor de combustión arranca por sí solo, el engranaje del motor de arranque se desacopla para evitar daños por exceso de velocidad.

La mayoría de los sistemas eléctricos auxiliares (luces, radio, etc.) están conectados a través del interruptor de encendido. Esto significa que solo reciben energía cuando la llave está girada (en posiciones como 'Accesorios' o 'Encendido') o el motor está en marcha. Esta configuración inteligente evita que estos componentes agoten la batería cuando el vehículo está estacionado y apagado. Las excepciones suelen ser luces de posición o de emergencia que pueden activarse con el vehículo apagado.

3. El Alternador

Una vez que el motor de combustión está en funcionamiento, el alternador se convierte en la fuente principal de energía eléctrica del vehículo. Impulsado por una correa conectada al motor, el alternador genera electricidad (corriente alterna, que luego se convierte a corriente continua mediante un rectificador interno) para dos propósitos principales:

1. Recargar la batería, compensando la energía utilizada durante el arranque y manteniendo su carga.
2. Suministrar energía a todos los sistemas eléctricos que están en uso mientras el motor funciona (luces, radio, climatización, sistemas de inyección, sensores, etc.).

Si el alternador falla, el vehículo operará utilizando únicamente la energía almacenada en la batería. Sin embargo, la batería no está diseñada para suministrar energía de manera continua a todos los sistemas. Se descargará progresivamente, lo que resultará en luces tenues, fallos en los accesorios y, eventualmente, la detención del motor por falta de energía para el sistema de encendido o combustible. Por ello, un alternador en buen estado es vital para el funcionamiento sostenido del vehículo.

4. Los Fusibles

Los fusibles son componentes de seguridad cruciales en el sistema eléctrico. Están diseñados para proteger los cables y los componentes de daños causados por sobrecargas de corriente o cortocircuitos. Cada fusible contiene un filamento metálico calibrado para fundirse (quemarse) si la corriente que fluye a través de él supera un valor específico (su capacidad nominal, medida en amperios).

Si ocurre una sobrecarga (por ejemplo, un cable pelado toca metal y crea un cortocircuito), la corriente aumenta drásticamente. Antes de que esta corriente excesiva pueda dañar el cableado o el componente conectado, el filamento del fusible se funde, rompiendo el circuito y deteniendo el flujo de corriente. Es un sacrificio intencional para prevenir daños mayores o incluso incendios.

Los fusibles suelen estar agrupados en cajas de fusibles, ubicadas comúnmente bajo el capó, en el tablero o en el maletero. La tapa de la caja de fusibles a menudo tiene un diagrama que indica la función de cada fusible y su capacidad nominal, lo que facilita la identificación y el reemplazo en caso de falla de un componente eléctrico específico.

Impacto del Sistema Eléctrico en Otros Componentes Automotrices

El sistema eléctrico moderno va mucho más allá de simplemente arrancar el motor e iluminar el camino. Tiene un impacto directo en el funcionamiento de numerosos sistemas avanzados del vehículo:

• Frenos Eléctricos o Regenerativos: En vehículos híbridos o eléctricos, los sistemas de frenado regenerativo utilizan un motor eléctrico (que actúa como generador) para convertir la energía cinética del vehículo en electricidad durante la desaceleración, almacenándola en la batería. Esto no solo ayuda a recargar la batería, sino que también contribuye a reducir la velocidad del vehículo.
• Dirección Asistida Eléctrica (EPS): A diferencia de los sistemas hidráulicos tradicionales, la EPS utiliza un motor eléctrico para proporcionar asistencia al girar el volante. Este sistema es más eficiente energéticamente, ya que solo consume electricidad cuando se necesita asistencia. También permite una mayor flexibilidad en la calibración de la asistencia de dirección.
• Sistemas de Iluminación: Todas las luces del vehículo, tanto interiores como exteriores, funcionan con electricidad. Esto incluye faros delanteros (halógenos, xenón, LED), luces traseras, intermitentes, luces de freno, luces de cortesía interiores y la iluminación del tablero. Una iluminación adecuada es vital para la seguridad y la visibilidad, especialmente al conducir de noche o en condiciones climáticas adversas.
• Sistemas de Climatización y Ventilación: El ventilador del habitáculo, el compresor del aire acondicionado, los motores de los actuadores que dirigen el flujo de aire y el sistema de calefacción (en algunos casos, elementos resistivos eléctricos) dependen de la energía eléctrica para funcionar, manteniendo una temperatura confortable dentro del vehículo.

Además de estos, sistemas como el de inyección electrónica de combustible, los sistemas de seguridad (airbags, ABS, control de estabilidad), los sistemas de infoentretenimiento y navegación, los elevalunas eléctricos y los cierres centralizados son completamente dependientes del correcto funcionamiento del sistema eléctrico.

Tabla Comparativa de Componentes Eléctricos Principales

A continuación, presentamos una tabla que resume las funciones clave de los componentes principales del sistema eléctrico automotriz:

Mantenimiento Básico y Señales de Alerta

Un sistema eléctrico en buen estado es sinónimo de un vehículo confiable. Aunque es complejo, hay algunas señales de alerta que todo conductor debe conocer:

• Dificultad para arrancar: Si el motor de arranque gira lento o no gira en absoluto, podría indicar una batería débil o muerta, o un problema con el motor de arranque.
• Luces tenues: Si los faros o las luces interiores parecen más débiles de lo normal, podría ser un signo de un alternador que no carga correctamente o una batería en mal estado.
• Testigo de batería encendido en el tablero: Este indicador (generalmente con el símbolo de una batería) suele señalar un problema en el sistema de carga, a menudo relacionado con el alternador.
• Fusibles quemados recurrentemente: Si un fusible se quema poco después de ser reemplazado, indica que hay una sobrecarga o un cortocircuito en ese circuito específico que necesita ser diagnosticado.

Realizar revisiones periódicas del sistema eléctrico, como verificar el estado de la batería y las conexiones, puede prevenir problemas mayores. Asegurarse de que las conexiones de la batería estén limpias y bien apretadas es un mantenimiento simple pero efectivo.

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas preguntas comunes sobre los circuitos eléctricos automotrices:

¿Qué debo hacer si mi auto no arranca?

Verifica primero si las luces del tablero o los faros encienden con normalidad. Si no encienden o están muy tenues, es probable que la batería esté descargada o defectuosa. Si las luces encienden con normalidad pero el motor de arranque no hace nada o hace un clic, el problema podría estar en el motor de arranque, el interruptor de encendido o sus conexiones.

¿Cuál es la función principal del alternador?

La función principal del alternador es generar electricidad mientras el motor está en marcha. Esta electricidad se utiliza para recargar la batería (compensando la energía utilizada durante el arranque y la que se consume constantemente) y para alimentar todos los sistemas eléctricos del vehículo que están en funcionamiento.

¿Qué indica que un fusible se ha quemado?

Cuando un fusible se quema, el componente o circuito que protege deja de funcionar. Por ejemplo, si el fusible de la radio se quema, la radio no encenderá. Visualmente, puedes inspeccionar el fusible: el filamento metálico interno estará roto.

¿Es importante la polaridad al conectar una batería o componente?

Absolutamente sí. La gran mayoría de los vehículos modernos utilizan un sistema de tierra negativo. Conectar una batería o un componente con la polaridad invertida puede causar daños graves e irreversibles a los componentes electrónicos sensibles del vehículo.

¿Cuánto dura típicamente una batería de auto?

La vida útil de una batería de auto varía, pero generalmente oscila entre 3 y 5 años, dependiendo del clima, los hábitos de conducción y el tipo de batería. Los climas extremos (muy fríos o muy calientes) pueden acortar su vida útil.

Conclusión

El sistema eléctrico es un pilar fundamental en el funcionamiento de cualquier automóvil moderno. Desde el simple acto de arrancar el motor hasta el funcionamiento de sistemas de seguridad y confort avanzados, la electricidad juega un papel indispensable. Comprender las funciones de la batería, el motor de arranque, el alternador y los fusibles, así como su impacto en otros componentes, te empodera como propietario de vehículo.

Estar atento a las señales de un sistema eléctrico con problemas y realizar un mantenimiento básico puede ayudarte a prevenir averías costosas y, lo que es más importante, garantizar tu seguridad y la de tus pasajeros en la carretera. Un sistema eléctrico saludable es clave para un vehículo confiable y eficiente.
