Toma de Fuerza (PTO): Tipos, Uso y Seguridad

La toma de fuerza, comúnmente conocida por sus siglas en inglés PTO (Power Take-Off), es un componente esencial en muchos vehículos y maquinarias, especialmente en el sector agrícola y de transporte pesado. Su función principal es permitir que la energía mecánica generada por el motor del vehículo sea transferida y utilizada para alimentar otros equipos o implementos que no poseen motor propio. Imagina poder usar la potencia de tu camión o tractor para operar una bomba, un compresor o un equipo de trabajo. Eso es precisamente lo que hace posible una toma de fuerza.

Este ingenioso mecanismo se instala típicamente sobre la caja de cambios del vehículo, aunque también puede tomar potencia directamente del motor en algunos diseños. Al acoplar una toma de fuerza, se busca obtener un número de revoluciones y una potencia determinados que sean adecuados para la aplicación específica que se desea realizar. Con la ayuda de una bomba hidráulica montada junto a ella, la toma de fuerza puede incluso transformar esa energía mecánica en energía hidráulica, ampliando aún más sus posibilidades de uso.

¿Qué es Exactamente una Toma de Fuerza y Cómo Opera?

Como mencionamos, una toma de fuerza es un dispositivo mecánico que se conecta a la caja de cambios o al motor de un vehículo para transmitir potencia a un implemento o equipo externo. En esencia, actúa como un eje de salida adicional que puede ser activado o desactivado según sea necesario. La potencia se extrae de los engranajes internos de la transmisión o directamente del cigüeñal del motor.

El funcionamiento básico implica engranar la toma de fuerza con los componentes internos de la transmisión. Una vez engranada, el eje de salida de la PTO comienza a girar, replicando (con una relación específica) la velocidad de rotación de la fuente de potencia del vehículo. Este eje de salida, a menudo un muñón estriado ubicado en la parte trasera del tractor o lateralmente en un camión, es donde se acopla el eje de transmisión del implemento o la bomba hidráulica.

La versatilidad de la toma de fuerza es notable. Se encuentra instalada en una amplia gama de maquinarias, desde grandes camiones y tractores agrícolas hasta atomizadores, desbrozadoras, abonadoras, motocultores, grúas e incluso vehículos comerciales más pequeños como la Iveco Daily o el Land Rover Santana. Cualquier aplicación que requiera adaptar una bomba hidráulica o un eje rotativo a un motor térmico es un candidato potencial para una PTO, siempre y cuando la caja de cambios o el diseño del vehículo lo permitan. En casos donde no sea una conexión directa, se pueden utilizar soportes y transmisiones cardán para lograr el acoplamiento.

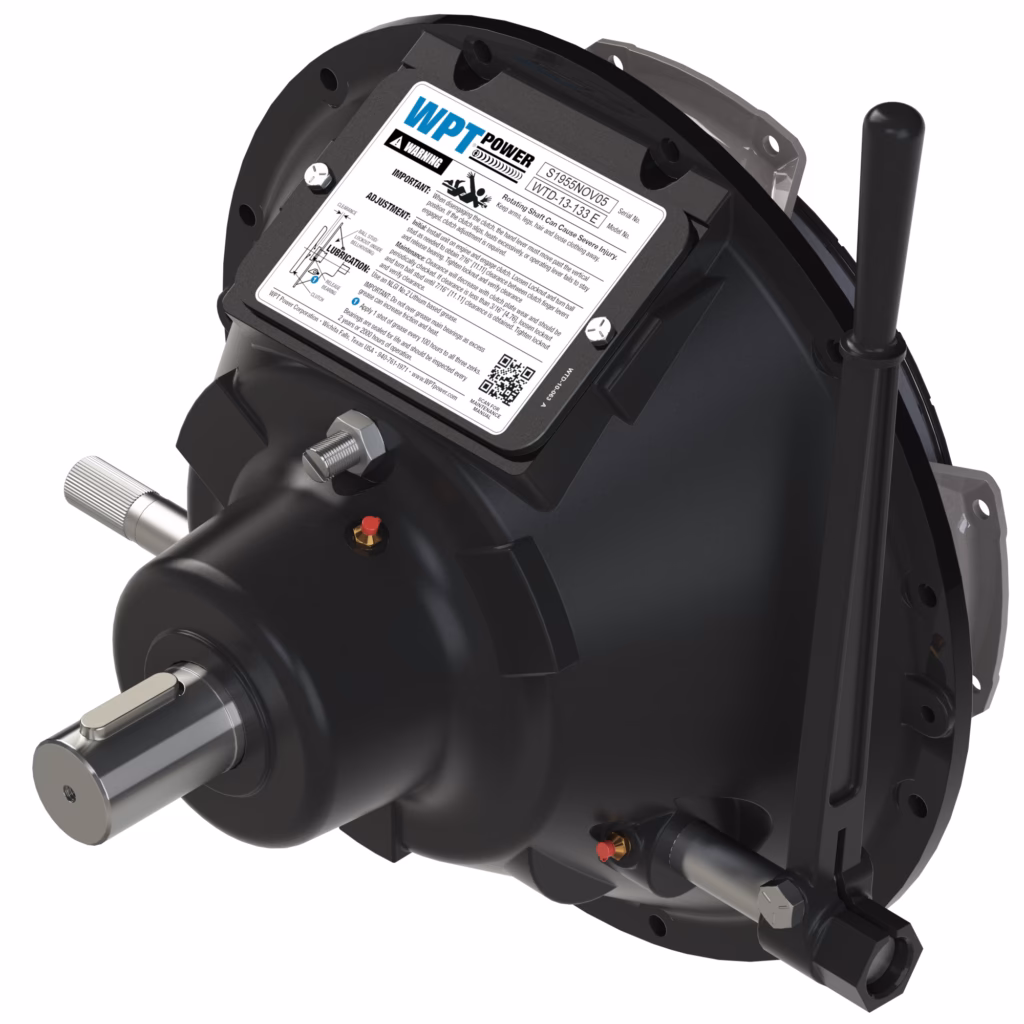

Tipos de Accionamientos de la Toma de Fuerza

La forma en que se activa o 'engrana' una toma de fuerza puede variar, ofreciendo diferentes métodos para adaptarse a distintos vehículos y necesidades operativas. Existen principalmente cinco formas de accionar una PTO:

1. Accionamiento Neumático

Este es uno de los métodos más comunes, especialmente en camiones y cierta maquinaria pesada que ya dispone de sistemas de aire comprimido (utilizados, por ejemplo, para los frenos neumáticos). El accionamiento se realiza mediante un cilindro neumático que mueve un pistón para engranar la PTO. Si el vehículo no cuenta con un compresor de aire, se puede instalar un kit neumático o un pequeño compresor auxiliar para este fin.

2. Accionamiento Mecánico

El accionamiento mecánico es el más directo y manual. Implica el uso de un cable tipo sirga o una palanca que el operador manipula físicamente para mover el pistón de la toma de fuerza y lograr su engranaje con la caja de cambios. Este método requiere tener en cuenta la longitud y el recorrido del cable o palanca necesarios para la instalación.

3. Accionamiento por Vacío

Similar al neumático pero utilizando vacío en lugar de presión positiva. Muchos camiones disponen de un depresor que genera vacío. Este sistema se monta a menudo en tomas de fuerza laterales y suele incluir un muelle de retorno que permite desconectar la PTO automáticamente al liberar el vacío. Al igual que con el accionamiento neumático, si el vehículo no tiene un sistema de vacío, se puede instalar un kit específico.

4. Accionamiento Eléctrico con Motor

Este sistema utiliza un pequeño motor eléctrico para desplazar la varilla de accionamiento de la toma de fuerza. La ventaja principal es que el consumo eléctrico solo ocurre durante el proceso de embrague y desembrague. Una vez que la PTO está en funcionamiento, el motor eléctrico no consume energía, lo que permite largos periodos de operación sin preocuparse por la batería del vehículo.

5. Accionamiento Electrohidráulico

Considerado uno de los sistemas más sofisticados, el accionamiento electrohidráulico utiliza un actuador que combina señales eléctricas y presión hidráulica para engranar la toma de fuerza. Este tipo de accionamiento es frecuente en tomas de fuerza que ya tienen un embrague incorporado, y se suele encontrar en vehículos equipados con cajas de cambios automáticas de marcas como Allison o Aisin.

Relaciones de Transmisión en las Tomas de Fuerza

La relación de transmisión entre la toma de fuerza y la caja de cambios es un factor crucial que determina la velocidad de salida de la PTO y, por lo tanto, el tipo de aplicación para la que es más adecuada. Esta relación indica cuántas vueltas da el eje de salida de la PTO por cada vuelta de algún componente interno de la caja de cambios (o del motor, dependiendo del diseño).

• Relación 1:1: Conocida como toma de fuerza directa. Su principal característica es que el eje de salida gira a una velocidad similar a la de la fuente de potencia interna. Genera pocas vueltas de salida por sí sola, lo que a menudo requiere el uso de bombas hidráulicas de mayor cilindrada para alcanzar el caudal deseado. Una desventaja es que, al ser 'recta', puede ocupar más espacio horizontal, limitando el tamaño de la bomba a montar sin que choque con otros componentes del vehículo. A pesar de esto, su aplicación es muy amplia.
• Relación 1:1.32: Esta es una de las relaciones más estándar y comunes. Generalmente utiliza dos piñones, lo que permite que la toma de fuerza esté desplazada respecto al eje de la transmisión, proporcionando más espacio para montar diferentes tipos de bombas. Es adecuada para una gran variedad de aplicaciones, pero tiene un límite de potencia que puede transmitir, usualmente alrededor de 42 CV (caballos de vapor).
• Relación 1:1.30: Similar a la 1:1.32 pero diseñada para ser reforzada. Esta relación puede transmitir una potencia superior, llegando hasta los 52 CV. Por ello, se utiliza en aplicaciones que demandan más potencia, como depresores, compresores o equipos que superan los 42 CV manejados por la 1:1.32.
• Relación 1:1.72: Una relación relativamente más 'nueva' en comparación con las anteriores. Ofrece una velocidad de salida superior, permitiendo alcanzar un mayor número de vueltas sin necesidad de utilizar bombas de caudal extremadamente grande. Puede transmitir hasta 46 CV y es útil cuando la velocidad de rotación es más crítica que la potencia máxima.
• Relaciones 1:1.40, 1:1.65, 1:1.20 (y similares con 3 piñones): Estas tomas de fuerza están compuestas por tres piñones, lo que les permite alcanzar velocidades de salida muy altas. Sin embargo, suelen tener una capacidad de transmisión de potencia menor en comparación con las relaciones de dos piñones. Una consideración importante para este tipo de PTO es que tienden a sobrecalentarse en trabajos prolongados o continuados. Por lo tanto, son más adecuadas para aplicaciones que requieren alta velocidad pero son de corta duración o intermitentes.

Instalación y Puesta en Marcha de una Toma de Fuerza

El montaje de una toma de fuerza requiere seguir un procedimiento cuidadoso para asegurar su correcto funcionamiento y evitar daños tanto en la PTO como en la caja de cambios del vehículo. Aquí detallamos los pasos esenciales:

1. Verificación Inicial: Asegúrate de que el motor del vehículo esté completamente apagado. Es crucial verificar que la toma de fuerza que vas a instalar sea compatible con el modelo específico de la caja de cambios del vehículo. La compatibilidad es fundamental para el correcto engranaje y funcionamiento.
2. Drenaje de Aceite: Si es necesario, drena la cantidad adecuada de aceite de la caja de cambios hasta el nivel del tapón de inspección de la toma de fuerza. Esto facilita el montaje y evita derrames.
3. Preparación de la Superficie: Retira la tapa de registro donde se montará la PTO. Limpia cuidadosamente la ventana de montaje para asegurar que no caigan partículas de suciedad, polvo o residuos dentro de la caja de cambios, ya que podrían dañar los engranajes internos.
4. Acoplamiento y Fijación: Posiciona la toma de fuerza en el orificio de montaje. Utiliza los tornillos y espárragos proporcionados para fijarla firmemente a la caja de cambios. Asegúrate de que los engranajes de la PTO engranen correctamente con los de la transmisión durante este proceso.

Uso de Juntas de Papel

Las juntas de papel juegan un papel importante en el montaje de algunas tomas de fuerza, específicamente para asegurar el correcto juego (espacio libre) entre los engranajes de la PTO y la caja de cambios. Este juego debe estar dentro de un rango específico, típicamente entre 0.15 y 0.25 mm. Para ajustar este espacio, se utilizan juntas de papel de diferente grosor. Es una regla general que siempre se debe usar al menos una junta de papel, pero nunca se deben montar más de cuatro juntas para lograr el ajuste adecuado. El uso incorrecto de juntas puede llevar a un engranaje deficiente y desgaste prematuro.

Cómo Accionar una PTO de Forma Segura

Una vez instalada, la operación de la toma de fuerza también sigue un protocolo para garantizar la seguridad y el buen funcionamiento del equipo conectado:

1. Vehículo Detenido: El vehículo debe estar completamente parado.
2. Motor en Marcha: El motor debe estar encendido.
3. Punto Muerto: La palanca de cambios del vehículo debe estar en punto muerto.
4. Pisar el Embrague: Pisa a fondo el pedal de embrague y mantenlo presionado durante unos 5 a 10 segundos. Esto asegura que la transmisión interna esté completamente desacoplada.
5. Accionar la PTO: Sin soltar el pedal de embrague, acciona el mecanismo de la toma de fuerza (neumático, mecánico, etc.) para engranarla.
6. Liberar el Embrague: Una vez que la PTO está engranada, puedes soltar suavemente el pedal de embrague. La toma de fuerza comenzará a transmitir potencia.

¡Importante! Para desconectar la toma de fuerza, el procedimiento es similar: el vehículo debe estar parado, la palanca en punto muerto, y debes pisar el pedal de embrague antes de desactivar el mecanismo de la PTO. Solo suelta el embrague una vez que la PTO esté completamente desacoplada.

El Eje de la Toma de Fuerza y la Seguridad

El eje de la toma de fuerza (PTO shaft) o eje cardán del implemento es el componente que físicamente conecta la toma de fuerza del tractor o vehículo con el implemento a motorizar. Este eje es una fuente significativa de peligro si no se maneja con extrema precaución.

El eje PTO gira a altas velocidades cuando está activo, comúnmente a 540 RPM (9 revoluciones por segundo) o 1000 RPM (16.6 revoluciones por segundo) a máxima velocidad. A estas velocidades, cualquier contacto puede tener consecuencias catastróficas. Los principales peligros asociados con el eje de la toma de fuerza son:

• Puntos de Atrapamiento: El eje giratorio es un punto de atrapamiento por excelencia. Ropa suelta (cordones de botas, bajos de pantalones, mangas, chaquetas), joyas o cabello largo pueden engancharse instantáneamente y enrollarse alrededor del eje, arrastrando a la persona. La velocidad de rotación es mucho mayor que el tiempo de reacción humano.
• Eje Telescópico y Separación: Muchos ejes de implementos son telescópicos, permitiendo que se alarguen o acorten durante giros o movimientos sobre terreno irregular. Si el implemento no está correctamente enganchado al vehículo además del eje PTO (por ejemplo, si falla el enganche de tres puntos o la barra de tiro), el eje puede separarse mientras gira. Un eje separado y girando sin control se convierte en un látigo metálico extremadamente peligroso, capaz de golpear con fuerza o incluso romper componentes del vehículo.

Los incidentes por atrapamiento son lamentablemente comunes y pueden resultar en lesiones gravísimas o incluso la muerte. Ocurren a menudo cuando los operadores intentan limpiar atascos, realizar ajustes o simplemente se acercan demasiado al eje giratorio, a veces olvidando que la PTO está activada.

Protección y Resguardos

Para mitigar estos riesgos, los sistemas de toma de fuerza y sus ejes deben contar con protecciones adecuadas:

• Escudo Maestro del Tractor: Cubre el muñón de la PTO del tractor.
• Protector del Eje Cardán del Implemento: Un tubo o carcasa que recubre el eje telescópico. Debe poder girar independientemente del eje interno.
• Protector de la Conexión del Implemento: Cubre la unión del eje con la maquinaria.

Es fundamental mantener estos protectores en buen estado y en su lugar. Un protector dañado o que no gira libremente con el eje interno pierde su eficacia y se vuelve tan peligroso como un eje desprotegido.

Prácticas de Seguridad Esenciales

La prevención de accidentes con la toma de fuerza depende en gran medida de seguir prácticas de seguridad rigurosas:

• Mantén siempre todos los protectores y resguardos en su lugar y en buen estado.
• Verifica regularmente que los protectores del eje giren libremente.
• Desactiva la PTO y apaga el motor del vehículo antes de descender para limpiar, reparar, ajustar o inspeccionar cualquier parte de la maquinaria.
• Siempre camina alrededor del tractor y el implemento; nunca pases por encima de un eje giratorio.
• Utiliza el eje cardán diseñado específicamente para tu implemento y tractor. No intercambies ejes entre diferentes máquinas.
• Asegura la barra de tiro o el enganche de tres puntos correctamente para cada implemento. Esto evita tensiones excesivas en el eje cardán y posibles separaciones.
• Evita el abuso del eje cardán: no realices giros demasiado cerrados, minimiza la extensión excesiva del telescopio, acopla la potencia gradualmente y no aprietes demasiado los embragues de deslizamiento del implemento si los tiene.
• Asegúrate de que el eje cardán esté firmemente bloqueado al muñón de la PTO del tractor.
• Si aplica, mantén las juntas universales del eje 'en fase'.
• Utiliza ropa de trabajo ajustada y evita prendas sueltas que puedan engancharse.
• Recoge y asegura el cabello largo.
• Capacita a todo el personal que opere o trabaje cerca de maquinaria con PTO sobre los riesgos y procedimientos de seguridad.
• Mantén a los niños y personas no autorizadas alejados de la maquinaria en funcionamiento.

Implementos que Utilizan la Toma de Fuerza

La toma de fuerza es el corazón de muchos implementos agrícolas e industriales que, al no tener motor propio, dependen de la potencia del vehículo para funcionar. La compatibilidad entre la PTO del vehículo (su diámetro, número de estrías y velocidad - 540 o 1000 RPM) y el implemento es crucial para un acople y operación adecuados. Algunos de los implementos más comunes que se conectan a la toma de fuerza incluyen:

• Equipos de bombeo (para riego, trasvase de líquidos).
• Pulverizadoras y atomizadores (para aplicación de fitosanitarios).
• Rotavatores o cultivadores rotativos.
• Trilladoras y cosechadoras.
• Sopladores de forraje o grano.
• Sin fines o augers para mover grano o materiales.
• Empacadoras de heno.
• Segadoras rotativas y desbrozadoras.
• Generadores eléctricos.
• Compresores y depresores montados.

En caso de que la medida o el tipo de acople del eje del implemento no coincida con el muñón de la PTO del tractor, existen adaptadores disponibles en el mercado para solucionar este problema de compatibilidad.

Tipos de Tomas de Fuerza en Tractores (Según Embrague)

Más allá de los tipos de accionamiento, en tractores agrícolas se clasifican las tomas de fuerza según su relación con el sistema de embrague del tractor:

• Toma de Fuerza de Transmisión: Este es el tipo más básico. La PTO está directamente conectada a la transmisión y solo funciona cuando el embrague principal del tractor está liberado (es decir, cuando el tractor está en movimiento o intentando moverse). Esto limita su utilidad, ya que detener el tractor (pisar el embrague) detiene también el implemento.
• Toma de Fuerza con Embrague de Dos Tiempos: En tractores con este sistema, el pedal de embrague tiene dos etapas. Al pisar a mitad de recorrido, se desacopla la transmisión del tractor, permitiendo cambiar de marcha o detener el avance sin detener la PTO. Al pisar a fondo, se desacopla también la toma de fuerza. Permite una mayor flexibilidad que la de transmisión simple.
• Toma de Fuerza Independiente: Este es el sistema más moderno y versátil. La PTO tiene su propio embrague, que puede ser mecánico o hidráulico, completamente separado del embrague de la transmisión del tractor. Esto permite activar o desactivar la toma de fuerza mientras el tractor está parado o en movimiento, y cambiar de marcha sin afectar el funcionamiento del implemento. Ofrece un control y una independencia significativos entre el tractor y el equipo accionado por la PTO.

Preguntas Frecuentes sobre la Toma de Fuerza

Aquí respondemos algunas de las dudas más comunes sobre las tomas de fuerza:

¿Qué significa PTO en vehículos y maquinaria?

PTO significa Power Take-Off, o Toma de Fuerza en español. Es un sistema que permite extraer potencia del motor o la transmisión de un vehículo para alimentar implementos externos.

¿Qué implementos necesitan una Toma de Fuerza?

Generalmente, implementos que requieren energía para funcionar pero no tienen motor propio, como bombas, pulverizadoras, rotavatores, trilladoras, sinfines, empacadoras, segadoras, etc.

¿Cómo se acciona una Toma de Fuerza?

Las formas de accionamiento más comunes son neumática, mecánica (por palanca o cable), por vacío, eléctrica con motor, o electrohidráulica, dependiendo del diseño del vehículo y la PTO.

¿Es peligroso trabajar cerca de una Toma de Fuerza?

Sí, es extremadamente peligroso. El eje giratorio de la PTO es un punto de atrapamiento de alta velocidad que puede causar lesiones graves o mortales por enrollamiento de ropa, cabello o joyas. También existe riesgo por la posible separación de ejes.

¿Qué precauciones de seguridad debo tomar al usar una PTO?

Siempre desactiva la PTO y apaga el motor antes de acercarte al implemento. Mantén los protectores en su lugar y en buen estado. Usa ropa de trabajo ajustada. Nunca pases por encima de un eje giratorio. Capacita al personal sobre los riesgos.

¿Por qué hay diferentes relaciones de transmisión en las Tomas de Fuerza?

Las diferentes relaciones (como 1:1, 1:1.32, 1:1.72) determinan la velocidad de rotación del eje de salida de la PTO. Esto permite adaptar la PTO a los requisitos de velocidad y potencia de diferentes tipos de implementos o bombas hidráulicas.

¿Puedo conectar cualquier implemento PTO a mi tractor?

Debes verificar la compatibilidad de la PTO del tractor (velocidad, diámetro, estrías) con los requisitos del implemento. Aunque existen adaptadores, es ideal que coincidan para un rendimiento óptimo y seguro.

Comprender el funcionamiento, los tipos, las aplicaciones y, sobre todo, los riesgos asociados a la toma de fuerza es fundamental para cualquier persona que trabaje con vehículos equipados con este sistema. La seguridad debe ser siempre la prioridad número uno.
