Soldadura Automotriz: Carrocería y Escape

La reparación de un automóvil, ya sea por un golpe en la carrocería o por el desgaste natural de componentes como el tubo de escape, a menudo requiere el uso de técnicas de soldadura. Elegir el método adecuado es crucial para garantizar la durabilidad, la seguridad y el acabado estético de la reparación. Un técnico automotriz debe conocer las diferentes opciones disponibles y cuándo aplicar cada una.

La soldadura es un proceso fundamental que permite unir piezas metálicas, fundiendo partes de ellas o añadiendo material de aporte mediante calor o presión para crear una unión sólida y permanente. En el ámbito automotriz, esta habilidad es indispensable para restaurar la integridad estructural de un vehículo o reparar componentes dañados.

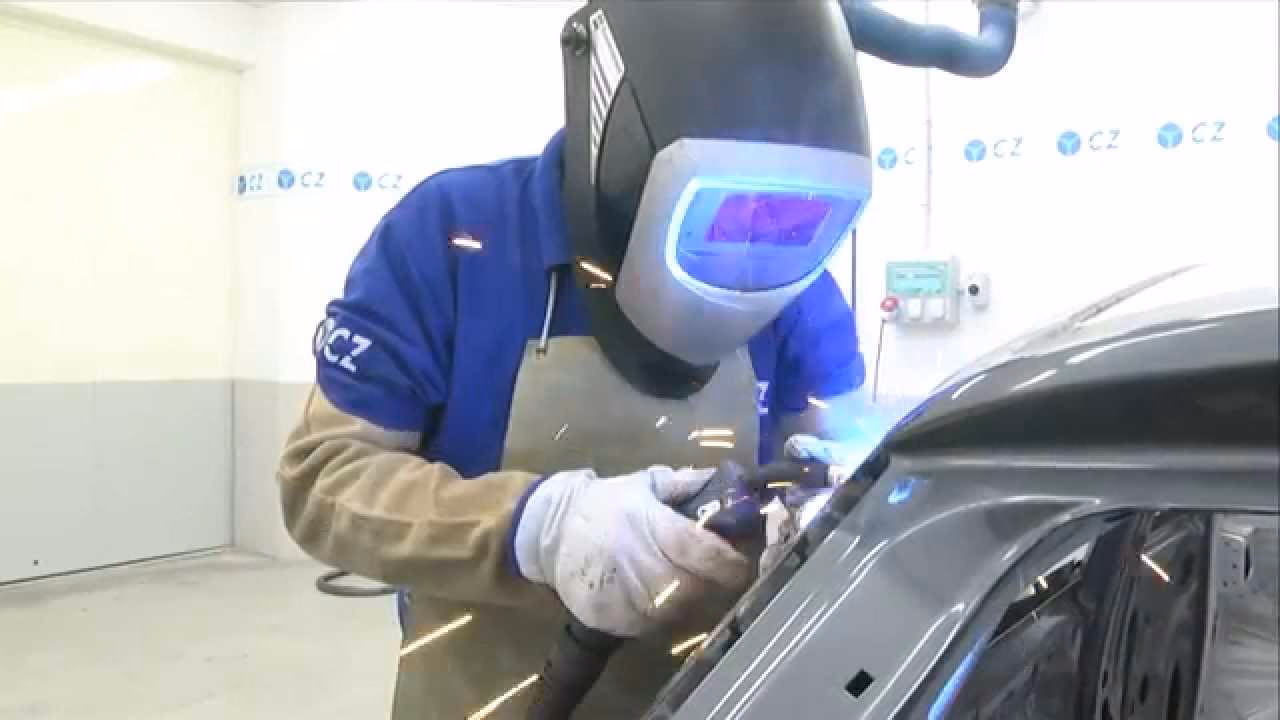

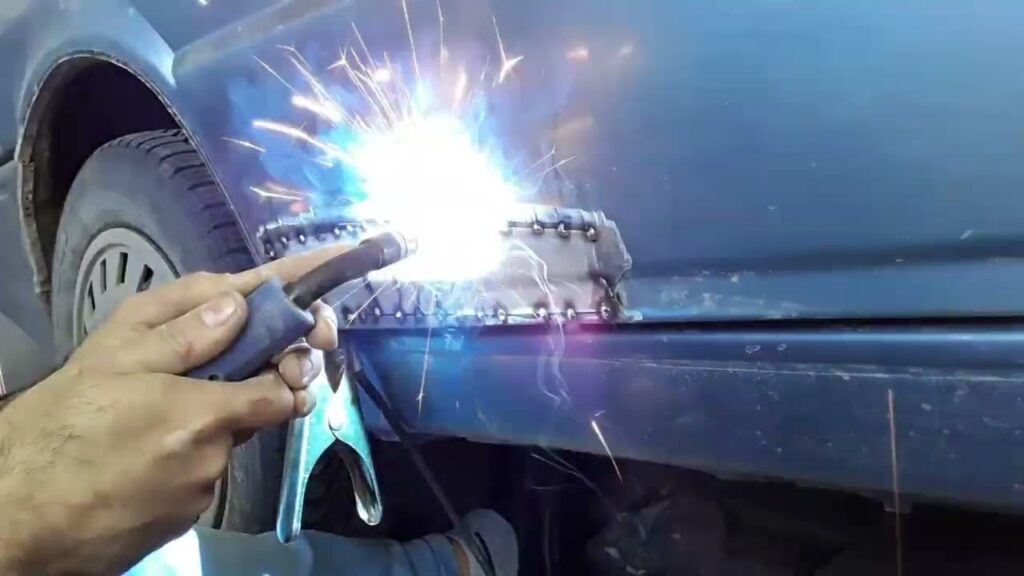

Soldadura para la Reparación de Carrocerías

Cuando hablamos de reparar la estructura o los paneles de la carrocería de un vehículo, los técnicos automotrices emplean diversas técnicas de soldadura. Estas reparaciones pueden ser complejas y requieren precisión para mantener la resistencia original del chasis y la seguridad del vehículo.

Según la aplicación específica y el tipo de metal, los métodos de soldadura más comunes en trabajos de carrocería incluyen:

• Soldadura por Resistencia (Resistance Welding): A menudo utilizada en la fabricación original, también se aplica en reparaciones para replicar los puntos de soldadura de fábrica.
• Soldadura MIG/MAG (Metal Inert Gas / Metal Active Gas): Ampliamente utilizada por su versatilidad y facilidad de uso en una variedad de metales y espesores. Para carrocería, a menudo se usa la variante MIG con gas inerte.
• Soldadura PAW (Plasma Arc Welding): Una técnica más avanzada que ofrece gran precisión y control.
• Soldadura TIG (Tungsten Inert Gas): Conocida por su alta calidad y acabados limpios, ideal para metales más finos o aleaciones especiales.

La elección entre estas técnicas dependerá del material de la carrocería (acero, aluminio, etc.), el espesor de la chapa y la naturaleza de la reparación (estructural o no estructural). Una reparación estructural, por ejemplo, exige métodos que garanticen una resistencia y rigidez comparables a las del diseño original del fabricante.

Reparación y Soldadura del Tubo de Escape

El sistema de escape de un vehículo cumple una función vital: gestionar y expulsar los gases de combustión, reduciendo su impacto ambiental y acústico. Su ubicación en la parte inferior del vehículo lo hace vulnerable a golpes, vibraciones, humedad y corrosión. Una avería común es la perforación, generalmente causada por la corrosión.

Un tubo de escape perforado se manifiesta con un cambio notorio en el sonido del motor, especialmente al acelerar. Repararlo a tiempo mediante soldadura es una alternativa económica a la sustitución de tramos completos.

Métodos de Soldadura para Tubos de Escape

Históricamente, se usaban equipos oxiacetilénicos o de electrodo revestido (MMA), pero estos métodos transfieren mucho calor, aumentando el riesgo de perforar el material delgado del escape y afectando sus propiedades metálicas. Hoy en día, los equipos preferidos son:

• Equipos de Soldadura MAG (Metal Active Gas): Son los más comunes en talleres de carrocería por su disponibilidad y facilidad de uso. Aportan menos calor al metal en comparación con otros métodos, facilitando el proceso y minimizando la alteración de la estructura metálica. Son sencillos de usar y regular. Sin embargo, pueden generar porosidad, lo que podría comprometer la estanqueidad si no se realiza correctamente. Para tubos de escape, suelen usar hilo macizo de acero (ER-70S-X) de 0,8 o 1 mm con una mezcla de argón y dióxido de carbono como gas activo.
• Equipos de Soldadura TIG (Tungsten Inert Gas): Menos habituales en talleres generales de carrocería, son más comunes en el sector industrial o en talleres especializados. Aunque transfieren más calor que los equipos MAG, permiten una soldadura más focalizada y limpia, resultando en uniones de mayor calidad y durabilidad. La dificultad de uso y regulación es mayor que con los equipos MAG. Para evitar la oxidación de la soldadura, se recomienda usar varillas de aporte de acero inoxidable (ER316L, ER309, etc.), aunque el material del escape no sea inoxidable.
• Soldadura en Frío: Es una alternativa rápida y práctica para reparaciones menores o cuando no se dispone de equipo de soldadura eléctrica. Se trata de un tipo de adhesivo o masilla epoxi bicomponente que, al endurecer, crea una unión rígida y sella la fuga. Si bien no es una soldadura en el sentido tradicional de fundir metales, es una solución viable para ciertos daños en el escape.

La Importancia de la Preparación

Una buena preparación es fundamental para asegurar que la soldadura sea duradera y efectiva, independientemente del método elegido. Los pasos esenciales antes de soldar un tubo de escape incluyen:

1. Desmontaje: Retirar los tramos afectados permite trabajar más cómodamente en un banco, evitando posturas incómodas y, crucialmente, eliminando el riesgo de incendios en el vehículo.
2. Saneamiento de la Zona Dañada: Los tubos de escape se oxidan con el tiempo. Es vital eliminar completamente cualquier resto de óxido y cortar el metal debilitado que haya perdido espesor. Se pueden usar discos abrasivos o de púas metálicas montados en herramientas rotativas.
3. Uso de Parches o Bridas: Si el daño es extenso, no basta con rellenar con soldadura. Es necesario colocar una pieza metálica (parche o brida) interna o externamente. Es importante que la soldadura no acumule material excesivo en el interior que pueda obstruir el paso de los gases. La brida debe ajustarse y alinearse perfectamente.
4. Limpieza Final: Una vez eliminado el óxido y el metal dañado, la zona debe limpiarse y desengrasarse a fondo con un producto adecuado (como TEROSON VR 20, según el texto de referencia).
5. Aplicación de Imprimación Anticorrosiva: Para prevenir la reaparición de óxido desde el interior, se recomienda aplicar una imprimación anticorrosiva electrosoldable (como TEROSON VR 4600) en la cara interna del tubo y la brida antes de soldar.

Proceso de Soldadura Eléctrica en Tubos de Escape (Genérico)

Una vez completada la preparación, se procede a la soldadura. El proceso general con equipos eléctricos (MAG o TIG) implica:

1. Preparación del Equipo: Configurar la máquina según el material de aporte (tipo de hilo o varilla) y el gas a utilizar.
2. Medidas de Seguridad: Asegurarse de contar con todo el equipo de protección individual (EPI) necesario.
3. Pruebas: Realizar cordones de prueba en un trozo de metal similar al del escape para ajustar los parámetros del equipo (amperaje, velocidad del hilo, etc.) y verificar la calidad de la soldadura.
4. Técnica de Ejecución: Definir el ángulo de la pistola o soplete, el ángulo de avance o arrastre y la distancia de trabajo según el equipo y la posición.
5. Punteado (si se usa brida): Fijar la brida con pequeños puntos de soldadura. Verificar la alineación antes de continuar.
6. Realización de la Soldadura: Dado el bajo espesor del metal del escape (~1 mm), lo más seguro es realizar la soldadura mediante puntos alternativos. Esto minimiza el calor aportado, reduce el riesgo de perforación y protege las propiedades del metal. Se puede añadir material de aporte en los huecos para facilitar el relleno.
7. Limado: Desbastar la soldadura con un disco abrasivo. Se recomiendan discos ventilados para disipar el calor.
8. Comprobación de Estanqueidad: Usar líquidos penetrantes para detectar posibles fisuras o poros. Si se encuentran fallos, se debe repasar la soldadura.
9. Protección Final: Aplicar imprimaciones anticorrosivas en la zona soldada.

Soldadura con Electrodo Revestido (MMA)

Aunque los equipos MAG y TIG son los preferidos para carrocería y escape hoy en día, la soldadura con electrodo revestido (MMA, por sus siglas en inglés) o soldadura por arco voltaico, es una técnica tradicional y muy versátil para unir metales como hierro, acero, aluminio, níquel, cobre o titanio. Conocerla puede ser útil para trabajos menos críticos o reparaciones generales.

Ventajas y Desventajas del MMA

• Ventajas: Es el tipo de equipo de soldadura más económico, muy versátil (permite soldar en todas las posiciones) y fácilmente transportable.
• Desventajas: El acabado no es tan fino como con otras técnicas, por lo que se usa más en trabajos donde la estética no es primordial o en exteriores. Como se mencionó, el alto aporte térmico lo hace menos ideal para chapa fina como la del escape.

Equipo Necesario para MMA

• Máquina de soldar (inverter o no).
• Electrodos: Se eligen según el metal a soldar (hierro dulce, hierro fundido, acero inoxidable, aluminio).
• Portaelectrodos y pinza de masa con sus cables y bornes.
• Conexión a la red eléctrica.
• Equipo de protección individual (EPI).

Proceso Básico de Soldadura MMA Paso a Paso

Para iniciarse en la soldadura MMA, se pueden seguir estos pasos generales:

1. Limpieza: Las piezas deben estar libres de suciedad, óxido, pintura y grasa.
2. Conexión de Cables: Conectar la pinza de masa al polo negativo y el portaelectrodos al polo positivo.
3. Colocar Electrodo: Insertar el electrodo en el portaelectrodos.
4. Ajuste de Amperaje: Una regla general es multiplicar el diámetro del electrodo por 35 para obtener un amperaje de referencia. Ajustar la máquina a un valor cercano.
5. Preparar Piezas: Enchufar la máquina. Unir las piezas a soldar (puede ser con un imán potente), asegurarlas en un banco de trabajo y fijar la pinza de masa a una de ellas.
6. Usar EPI: Ponerse todo el equipo de seguridad (máscara, guantes, ropa resistente).
7. Iniciar el Arco: Tocar la pieza con el electrodo y levantarlo ligeramente para crear el arco voltaico.
8. Mover el Electrodo: Desplazar el electrodo lentamente a lo largo de la línea de unión, a menudo con un movimiento de abanico o zigzag, manteniendo una distancia constante.
9. Eliminar Escoria: Una vez enfriada la soldadura, golpear el cordón con una piqueta para retirar la cascarilla o escoria generada.
10. Verificar: Comprobar la calidad y solidez de la unión.

Seguridad en la Soldadura Automotriz

La soldadura implica riesgos significativos: quemaduras por altas temperaturas y salpicaduras, daños oculares por la luz del arco, inhalación de humos tóxicos y riesgo de incendio o explosión. El uso adecuado del equipo de protección individual (EPI) es innegociable:

• Máscara o Casco de Soldadura: Indispensable para proteger los ojos y la cara de la luz intensa y las chispas. El filtro debe ser adecuado para el tipo de soldadura.
• Guantes de Cuero: Protegen las manos del calor y las chispas.
• Ropa de Protección: Manguitos, mandil y ropa de trabajo de materiales ignífugos o resistentes al calor (el cuero es muy utilizado). Cubrir toda la piel expuesta.
• Calzado de Seguridad: Protege los pies de caídas de objetos o salpicaduras.

Además del EPI, es vital:

• No soldar cerca de materiales inflamables, combustibles o gases.
• Utilizar protectores no combustibles para aislar la zona de trabajo.
• Asegurar una buena ventilación para dispersar los humos.

Comparativa de Métodos de Soldadura Comunes en Automoción

Preguntas Frecuentes sobre Soldadura Automotriz

¿Cuál es el mejor tipo de soldadura para reparar la carrocería de un coche?

Para reparaciones estructurales y de paneles en carrocería, los métodos más comunes y adecuados son la soldadura por Resistencia, MIG/MAG y TIG, dependiendo del material y la complejidad de la reparación. La elección específica debe basarse en las recomendaciones del fabricante del vehículo y el tipo de metal.

¿Qué soldadura se recomienda para reparar un tubo de escape perforado?

Los métodos más recomendados y utilizados en talleres son la soldadura MAG (MIG/MAG con gas activo) y la soldadura TIG. El MAG es más común por su facilidad y menor aporte térmico para chapa fina, mientras que el TIG ofrece una soldadura de mayor calidad y durabilidad, aunque es más difícil de manejar. La soldadura en frío es una alternativa rápida para fugas menores.

¿Puedo usar soldadura con electrodo (MMA) para reparar el escape o la carrocería?

Aunque técnicamente es posible, la soldadura MMA no es la más recomendable para la chapa fina de la carrocería o el escape moderno debido a su alto aporte de calor, que aumenta significativamente el riesgo de perforar el material y puede degradar sus propiedades. Métodos como MAG o TIG son mucho más adecuados.

¿Es necesaria la preparación antes de soldar un escape?

Sí, la preparación es absolutamente esencial. Limpiar a fondo el óxido y la suciedad, sanear el metal dañado, usar parches si es necesario y aplicar imprimación anticorrosiva son pasos clave para asegurar una soldadura fuerte, estanca y duradera que no vuelva a oxidarse rápidamente.

¿Qué equipo de seguridad necesito para soldar?

Siempre debes usar equipo de protección individual (EPI) adecuado, que incluye: máscara o casco de soldadura con filtro correcto, guantes de cuero, ropa ignífuga o de cuero que cubra toda la piel (manguitos, mandil) y calzado de seguridad. Trabaja en un área bien ventilada y libre de materiales inflamables.

Conclusión

La soldadura es una herramienta indispensable en el taller automotriz. Comprender los diferentes tipos de soldadura, como MAG, TIG y MMA, y saber cuándo y cómo aplicar cada uno es crucial para realizar reparaciones efectivas y seguras en la carrocería y el sistema de escape. Si bien métodos como MAG y TIG son los más adecuados para la chapa fina de los vehículos modernos, conocer la técnica de soldadura MMA amplía las capacidades para otros trabajos. En cualquier caso, una preparación meticulosa de las piezas y el cumplimiento estricto de las normas de seguridad son tan importantes como la técnica de soldadura en sí misma para garantizar resultados profesionales y duraderos.
