Matrices Automotrices: Clave de Producción

En el vasto y complejo universo de la fabricación automotriz, donde la precisión y la eficiencia son primordiales, existen herramientas fundamentales que permiten la producción en masa de componentes con formas exactas y repetibles. Entre ellas, las matrices ocupan un lugar destacado. Son, en esencia, los moldes maestros que dan vida a innumerables piezas, desde la carrocería hasta pequeños soportes internos.

Entender qué es una matriz automotriz y cómo funciona es adentrarse en el corazón mismo de la manufactura moderna. No se trata solo de un bloque de metal con una forma específica, sino de una herramienta de ingeniería de alta precisión, diseñada y fabricada para soportar enormes presiones y crear componentes idénticos miles, incluso millones, de veces.

¿Qué es una Matriz y Cómo se Diferencia de un Molde?

Aunque a menudo se usan indistintamente en el lenguaje común, en el ámbito de la fabricación industrial, las matrices y los moldes tienen propósitos y aplicaciones distintas, aunque ambos son herramientas esenciales para dar forma a materiales. Ambas son cruciales para la producción en serie, permitiendo la creación de productos con la misma forma y calidad a escala.

Las matrices se utilizan principalmente para dar forma a materiales en estado sólido, típicamente chapas metálicas u otras formas de metal, mediante procesos como la estampación, el troquelado o la embutición. Su aplicación más visible y relevante en el sector automotriz es la fabricación de grandes paneles de la carrocería, pero también se usan para crear piezas estructurales, soportes y componentes internos.

Por otro lado, los moldes se emplean generalmente en procesos donde el material se encuentra en estado líquido o semilíquido, como el moldeo por inyección (de resinas plásticas o metales fundidos) o la fundición. Permiten crear piezas tridimensionales complejas inyectando el material en una cavidad con la forma deseada.

En el contexto automotriz, se utilizan tanto matrices (para piezas metálicas) como moldes (para piezas plásticas, de caucho o de fundición de metal). Sin embargo, cuando hablamos específicamente de dar forma a la chapa metálica de un coche, nos referimos a las matrices y los procesos de estampación.

Materiales y Mecanizado de Alta Precisión

La fabricación de matrices requiere materiales extremadamente duraderos y resistentes, capaces de soportar las altas fuerzas y la abrasión a la que se someten durante el proceso de conformado. Los materiales más comunes incluyen aceros para herramientas con alto contenido de carbono o cromo, aceros para matrices de alta velocidad e incluso carburo cementado. En aplicaciones más recientes o específicas, materiales como la cerámica también han sido adoptados.

Dado que estos materiales son intrínsecamente duros y difíciles de trabajar, su mecanizado para crear la forma exacta de la matriz es un proceso complejo que exige tecnología avanzada y gran habilidad. Las matrices se cortan y les da forma utilizando centros de mecanizado u otras herramientas de mecanizado de Control Numérico (CN). Estas máquinas permiten lograr una precisión inicial muy alta, a menudo en el rango de micras.

Sin embargo, para alcanzar la precisión final requerida en muchas aplicaciones automotrices, las matrices suelen pasar por procesos subsiguientes. El rectificado es común para perfeccionar las superficies y dimensiones. Adicionalmente, el mecanizado por descarga eléctrica (EDM) es fundamental para crear detalles finos, cavidades complejas o esquinas afiladas que serían imposibles de lograr con herramientas de corte tradicionales. Este método utiliza chispas controladas para erosionar el material, permitiendo una metalurgia de precisión incluso en formas tridimensionales intrincadas.

Tipos de Matrices y Procesos de Matricería

La matricería industrial se encarga del diseño, fabricación y mantenimiento de estas herramientas cruciales. Es una rama de la ingeniería vital en la industria de la manufactura, ofreciendo la capacidad de producir piezas de alta calidad y precisión de manera rentable. En la industria automotriz, se emplean diversos tipos de matrices, cada una diseñada para un propósito específico dentro de los procesos de conformado.

Los procesos de matricería industrial se clasifican principalmente en dos categorías:

Procesos de Corte

Estos procesos se utilizan para cortar o perforar material, típicamente chapas metálicas. El objetivo es separar una parte del material base para obtener la forma deseada.

• Matrices de Troquelado: Empleadas para cortar o perforar piezas con formas precisas. Se utilizan para crear contornos exteriores, agujeros o ranuras. El proceso involucra una matriz (con la forma del corte) y un punzón (que empuja el material a través de la matriz). Es fundamental en la creación de piezas con bordes limpios y pocas virutas.
• Otros procesos de corte relevantes, aunque no exclusivos de las matrices físicas en el sentido tradicional, incluyen el corte por láser y el corte por agua, ampliamente usados en la industria automotriz para prototipos o cortes complejos.

Procesos de Conformado

Estos procesos no cortan el material, sino que le dan forma mediante presión, estiramiento o doblado.

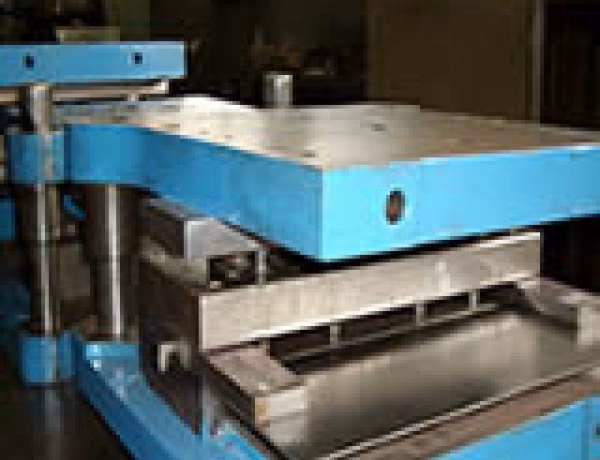

• Matrices de Estampado: Permiten dar forma a piezas, tanto metálicas como plásticas, aplicando presión. El estampado conforma el material entre dos moldes (estampa y contraestampa) que se acoplan bajo alta presión. Es crucial para crear piezas con formas tridimensionales complejas, como los paneles exteriores de la carrocería, puertas, capós, etc.
• Matrices de Embutición: Se utilizan para estirar y dar forma a piezas metálicas, a menudo creando cavidades o formas cóncavas profundas a partir de una chapa plana. Un punzón empuja el material a través de la matriz, estirándolo sin cortarlo. Este proceso es vital para fabricar piezas como depósitos de combustible, ciertas partes de los asientos o componentes del sistema de escape.

Estos procesos, combinados con el diseño y la fabricación expertos de las matrices, permiten producir de forma eficiente y rentable la vasta cantidad de piezas necesarias para ensamblar un vehículo moderno.

Diseño, Fabricación y Mantenimiento: Un Proceso Experto

El ciclo de vida de una matriz automotriz es un testimonio de ingeniería de alta gama y habilidad artesanal. El diseño comienza con la pieza final deseada, considerando el material, el proceso de conformado y las tolerancias de precisión requeridas. Es un proceso complejo que a menudo involucra software de diseño asistido por computadora (CAD) y simulación para predecir el comportamiento del material durante el estampado o la embutición.

La fabricación, como se mencionó, implica el mecanizado de materiales duros con máquinas CN de alta precisión, seguido de procesos de acabado como el rectificado o el EDM. A pesar de la automatización, la fabricación de matrices sigue considerándose una tarea que requiere una gran habilidad y experiencia. Hay detalles diminutos y ajustes finos que a menudo solo pueden ser realizados por operarios expertos, garantizando la calidad final de la matriz.

Una vez fabricada, la matriz entra en producción. Sin embargo, su vida útil depende de un mantenimiento riguroso y constante. El mantenimiento de las matrices industriales es crucial para garantizar que funcionen adecuadamente y tengan una larga vida útil, a pesar de las enormes tensiones y presiones a las que están sometidas. Esto incluye limpieza regular, lubricación adecuada para reducir la fricción y el desgaste, e inspecciones periódicas para identificar y reemplazar piezas desgastadas o dañadas antes de que afecten la calidad de las piezas producidas.

El Factor Humano y las Innovaciones Futuras

A pesar de la sofisticación de la maquinaria y el software, la fabricación de matrices sigue siendo un campo donde el conocimiento técnico y la experiencia del operario son insustituibles. La selección del material adecuado, la elección del método de mecanizado óptimo para cada característica de la matriz, y la capacidad de realizar ajustes finos que no pueden ser completamente automatizados, son habilidades que definen a un experto en matricería.

El sector enfrenta desafíos constantes, como la demanda de plazos de entrega más cortos debido a los ciclos de vida de productos más reducidos y la producción de lotes más pequeños y variados. Esto impulsa la necesidad de procesos de fabricación de matrices más rápidos y flexibles.

Mirando hacia el futuro, la aparición y mejora continua de tecnologías como la impresión 3D para metales y polímeros avanzados podría cambiar drásticamente la forma en que se diseñan y fabrican ciertas matrices o insertos de matrices, potencialmente reduciendo tiempos y costos para prototipos o producciones de bajo volumen. Sin embargo, para la producción en masa a gran escala de componentes metálicos automotrices, las matrices tradicionales fabricadas con procesos de mecanizado de alta precisión seguirán siendo fundamentales en el futuro previsible.

Comparativa de Procesos de Conformado con Matrices

Para entender mejor la distinción entre los principales procesos que utilizan matrices en la industria automotriz, veamos una tabla comparativa:

Preguntas Frecuentes sobre Matrices Automotrices

Aquí respondemos algunas dudas comunes sobre estas herramientas esenciales:

¿Cuál es la principal diferencia entre una matriz y un molde?

Las matrices se usan principalmente para dar forma a materiales sólidos (especialmente chapas metálicas) mediante corte o conformado bajo presión (estampación, embutición). Los moldes se utilizan para dar forma a materiales líquidos o semilíquidos (resinas, metales fundidos) inyectándolos en una cavidad (moldeo por inyección, fundición).

¿Por qué son tan importantes las matrices en la industria automotriz?

Permiten la producción en masa de piezas idénticas con alta precisión y a un costo relativamente bajo por unidad una vez fabricada la matriz. Son esenciales para crear las formas complejas y resistentes de los paneles de carrocería y muchos componentes estructurales.

¿De qué materiales están hechas las matrices?

Generalmente de aceros para herramientas de alta resistencia (con carbono, cromo), aceros de alta velocidad o carburo cementado. En algunos casos, se usan cerámicas.

¿Cómo se fabrican las matrices?

Mediante procesos de mecanizado de alta precisión, como fresado y taladrado con máquinas CN, complementados con rectificado y mecanizado por descarga eléctrica (EDM) para lograr la forma y acabados finales.

¿Cuánto dura una matriz?

La vida útil varía enormemente dependiendo del material de la matriz, el material que se conforma, la complejidad de la pieza y el mantenimiento. Una matriz bien diseñada y mantenida puede producir cientos de miles o incluso millones de piezas.

En conclusión, las matrices automotrices son pilares silenciosos de la producción de vehículos. Su diseño, fabricación y mantenimiento son disciplinas que combinan ingeniería avanzada, tecnología de mecanizado de vanguardia y la habilidad insustituible de operarios expertos, garantizando que cada pieza de metal en un coche tenga la forma exacta y la calidad necesaria para construir el vehículo seguro y eficiente que vemos en la carretera.
