Torque Tapa Cilindros Gol 1.9 Diesel

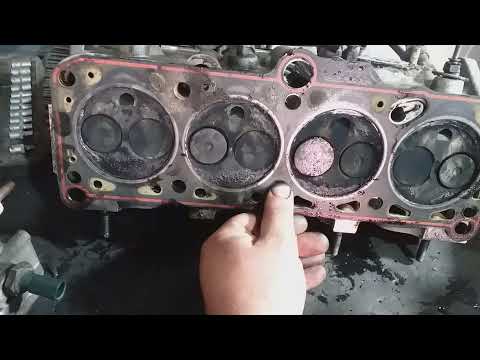

La tapa de cilindros es uno de los componentes más críticos de un motor, responsable de sellar la cámara de combustión y albergar las válvulas. En el caso del confiable Volkswagen Gol con motor 1.9 Diesel, asegurar que la tapa de cilindros esté correctamente instalada y apretada es fundamental para el rendimiento, la eficiencia y la durabilidad del motor. Un apriete incorrecto puede llevar a fugas de compresión, aceite o refrigerante, sobrecalentamiento e incluso daños mayores en la tapa o el block. Por ello, conocer y seguir las especificaciones de torque precisas es indispensable.

El proceso de instalación de la tapa de cilindros no se trata simplemente de apretar los tornillos con fuerza. Requiere una secuencia y unas etapas de apriete específicas, que a menudo combinan valores de torque (medidos en Kgm o Nm) y ángulos de giro. Estas etapas están diseñadas para asentar correctamente la junta de tapa de cilindros y distribuir la carga de manera uniforme sobre toda la superficie, garantizando un sellado hermético bajo las extremas condiciones de temperatura y presión que se generan dentro del motor.

Especificaciones Clave de Torque para la Tapa de Cilindros del Gol 1.9 Diesel

Según las especificaciones técnicas para el motor 1.9 Diesel del Volkswagen Gol, el proceso de apriete de la tapa de cilindros consta de varias etapas bien definidas. Es vital seguir cada una de ellas con precisión utilizando las herramientas adecuadas, como una llave dinamométrica (torquímetro) y un goniómetro o medidor de ángulo de apriete.

Las etapas de apriete son las siguientes:

• 1º Etapa: Aplicar un torque de 4 Kgm. Esta es una etapa inicial para asentar la tapa y la junta.
• 2º Etapa: Aumentar el torque a 6 Kgm. Con esto se logra un apriete más firme antes de pasar a las etapas angulares.
• 3º Etapa: Girar los tornillos 90º adicionales. Esta etapa angular asegura una carga de apriete más consistente, compensando las pequeñas variaciones en la fricción de las roscas y el asiento.
• 4º Etapa: Realizar otro giro de 90º adicionales. Similar a la etapa anterior, este paso aumenta aún más la carga de apriete y ayuda a estirar los tornillos (si son de tipo TTY, aunque la especificación solo indica el ángulo) para lograr una tensión uniforme.
• 5º Etapa: Después de rodar el vehículo unos 1000 Km, realizar un apriete final de + 90º adicionales. Esta etapa de reapriete es crucial para compensar cualquier asentamiento adicional que la junta y los componentes puedan experimentar después de que el motor haya operado bajo temperatura y presión. Este paso asegura la longevidad del sellado.

Es fundamental respetar el orden o secuencia en que se aprietan los tornillos. Generalmente, la secuencia recomendada por el fabricante parte del centro de la tapa y avanza hacia los extremos en un patrón cruzado o en espiral. Aunque la secuencia gráfica específica no se detalla en la información proporcionada, la importancia de seguir una secuencia correcta no debe subestimarse, ya que garantiza que la presión se distribuya de manera uniforme a medida que se aprieta la tapa.

Otros Datos Técnicos Importantes para la Tapa de Cilindros

Además de las especificaciones de torque, existen otros datos técnicos relevantes para el correcto montaje y funcionamiento de la tapa de cilindros del Gol 1.9 Diesel. Estos datos ayudan a asegurar que la tapa cumpla con las tolerancias de fabricación y que se seleccione la junta de tapa de cilindros adecuada para cada motor específico.

• Luz de Válvula de Admisión: Hidráulico. Esto significa que el ajuste de la luz de válvula es automático a través de botadores hidráulicos, simplificando el mantenimiento.
• Luz de Válvula de Escape: Hidráulico. Al igual que las de admisión, las válvulas de escape utilizan botadores hidráulicos.
• Altura de Válvula de Admisión: -1,20 a -1,50 mm. Este valor se refiere a cuán hundida está la cara de la válvula respecto a la superficie de la tapa.
• Altura de Válvula de Escape: -1,20 a -1,50 mm. Similar a la de admisión, indica la altura de la válvula de escape.
• Altura de Tapa (Estándar): 133 mm.
• Altura Mínima de Tapa: 132,6 mm. Este es el límite de rectificación. Si la tapa se rectifica por debajo de esta altura, debe ser reemplazada.

Un dato muy importante es la relación entre la saliente del pistón (cuánto sobresale el pistón del block en su punto muerto superior) y el espesor de la junta de tapa de cilindros a utilizar. Seleccionar la junta correcta es crucial para mantener la relación de compresión adecuada y evitar que el pistón golpee contra la tapa o las válvulas. La información proporcionada detalla esta relación:

Esta tabla indica que debes medir la saliente de los pistones (generalmente el promedio o el más alto) y, basándote en esa medida, seleccionar la junta de tapa de cilindros con el espesor y el número de muescas correspondiente. Las muescas en la junta sirven como una forma de identificación visual de su espesor.

El Proceso Correcto de Apriete: Paso a Paso

Para llevar a cabo el apriete de la tapa de cilindros del Gol 1.9 Diesel según las especificaciones, sigue estos pasos:

1. Asegúrate de que las superficies de contacto tanto del block como de la tapa de cilindros estén perfectamente limpias y libres de residuos de la junta vieja, aceite o suciedad.
2. Verifica que los agujeros roscados en el block estén limpios y que los tornillos de la tapa estén en buen estado. Si se especifican tornillos de un solo uso (TTY), deben ser reemplazados por nuevos. Aunque la información proporcionada no lo indica explícitamente, es una práctica recomendada verificar el tipo de tornillos.
3. Coloca la nueva junta de tapa de cilindros, asegurándote de que esté orientada correctamente (muchas juntas tienen una posición específica). Asegúrate de haber seleccionado la junta del espesor correcto según la saliente del pistón.
4. Posiciona la tapa de cilindros sobre la junta y el block con cuidado.
5. Instala todos los tornillos de la tapa a mano hasta que hagan contacto inicial.
6. Siguiendo la secuencia de apriete recomendada por el fabricante (generalmente desde el centro hacia afuera en espiral o cruzado), aplica el torque de la 1º Etapa (4 Kgm) a todos los tornillos.
7. Siguiendo la misma secuencia, aplica el torque de la 2º Etapa (6 Kgm) a todos los tornillos.
8. Usando un goniómetro, sigue la secuencia y aprieta cada tornillo 90º adicionales (3º Etapa).
9. Nuevamente, siguiendo la secuencia, aprieta cada tornillo otros 90º adicionales (4º Etapa).
10. Una vez que el motor ha sido ensamblado y el vehículo ha recorrido aproximadamente 1000 Km, realiza el reapriete final. Con el motor frío, sigue la secuencia y aprieta cada tornillo 90º adicionales (5º Etapa). Este paso es crucial para un sellado duradero.

Es vital usar una llave dinamométrica calibrada para las etapas de torque (Kgm) y un goniómetro preciso para las etapas angulares (grados). No intentes estimar los ángulos ni la fuerza, ya que esto comprometerá el sellado.

Consecuencias de un Apriete Incorrecto

Ignorar las especificaciones de torque o no seguir el proceso de apriete en etapas y secuencia puede tener consecuencias graves:

• Fugas: El resultado más común es la fuga de fluidos (refrigerante, aceite) o de compresión. Una fuga de compresión reduce la potencia del motor y puede causar sobrecalentamiento.
• Daño a la Junta: Un apriete desigual o excesivo puede aplastar o romper la junta de tapa de cilindros, llevando a fallas prematuras.
• Deformación de la Tapa o el Block: Un apriete excesivo o una secuencia incorrecta pueden deformar permanentemente la superficie de la tapa de cilindros o del block del motor, haciendo que sea imposible lograr un sellado correcto en el futuro sin costosas rectificaciones.
• Tornillos Rotos o Daño en las Roscas: Aplicar demasiado torque o apriete angular puede romper los tornillos de la tapa o dañar las roscas en el block, lo que requiere reparaciones complejas.
• Sobrecalentamiento: Las fugas de refrigerante o la pérdida de compresión pueden llevar a que el motor se sobrecaliente, causando daños adicionales.

Por estas razones, la precisión en el apriete de la tapa de cilindros no es opcional, es una necesidad para garantizar la vida útil y el correcto funcionamiento del motor 1.9 Diesel de tu Gol.

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas preguntas comunes sobre el torque de la tapa de cilindros del Gol 1.9 Diesel:

¿Qué herramientas necesito para realizar el apriete?
Necesitarás una llave dinamométrica (torquímetro) capaz de medir hasta 6 Kgm y un goniómetro o medidor de ángulo de apriete para las etapas de 90º. También es recomendable tener herramientas de limpieza para las superficies y agujeros roscados.

¿Por qué hay etapas de torque y etapas de ángulo?
Las etapas de torque iniciales asientan la tapa y la junta. Las etapas angulares son más precisas para lograr una carga de apriete uniforme, ya que miden la deformación del tornillo en lugar de la resistencia a girar (que puede variar por fricción). Esto asegura una tensión más constante en todos los tornillos.

¿Es realmente necesaria la 5º etapa de reapriete después de 1000 Km?
Sí, según las especificaciones proporcionadas, esta etapa es necesaria. Permite compensar el asentamiento natural de la junta y los componentes metálicos después de que el motor ha pasado por varios ciclos de calentamiento y enfriamiento bajo carga. Omitirla puede comprometer el sellado a largo plazo.

¿Puedo reutilizar los tornillos de la tapa de cilindros?
Depende del tipo de tornillos. Si son de tipo TTY (Torque To Yield), están diseñados para estirarse plásticamente durante el apriete y deben ser reemplazados cada vez. Aunque la especificación de torque incluye etapas angulares que a menudo indican tornillos TTY, la información proporcionada no especifica si deben reemplazarse. Ante la duda, es una buena práctica consultar el manual de servicio del vehículo o utilizar tornillos nuevos de calidad reconocida.

¿La secuencia de apriete de los tornillos es importante?
Absolutamente sí. La secuencia asegura que la presión se aplique de manera uniforme desde el centro hacia afuera, evitando la deformación de la tapa o el block durante el proceso de apriete. Siempre sigue la secuencia recomendada por el fabricante del vehículo.

¿Qué pasa si aprieto de más o de menos?
Apriete de menos: Riesgo de fugas de compresión, aceite o refrigerante. Apriete de más: Riesgo de dañar la junta, deformar la tapa o el block, o romper los tornillos. Ambos escenarios pueden llevar a fallas graves del motor.

Realizar el apriete de la tapa de cilindros del Gol 1.9 Diesel siguiendo meticulosamente estas especificaciones es un paso crítico en cualquier reparación o mantenimiento que involucre este componente. La precisión en el torque y las etapas de apriete garantiza un sellado confiable y contribuye significativamente a la salud general del motor.
